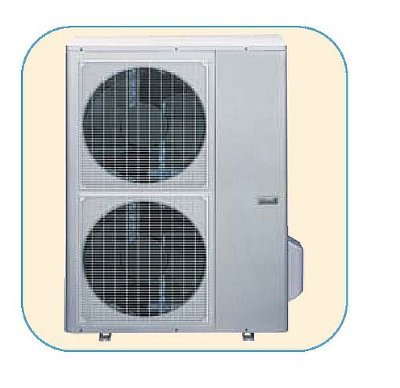

Внешний блок General Climate GW-MV120/N1D3 DV-MAX mini R410a

Внешний блок General Climate GC-GW-MV120/N1D3 DV-MAX mini R410a описание:

Модульная мультизональная система кондиционирования General Climate DV-max представляет собой систему с импульсным регулированием производительности компрессора. Благодаря использованию технологии Copeland Digital Scroll с бесступенчатой регулировкой производительности снижается потребление электроэнергии и упрощается конструкция систем, что приводит к увеличению надежности. Диапазон регулирования производительности в системе DV-max составляет от 10 до 100%. Важной особенностью Digital Scroll является отсутствие электромагнитных помех, так как загрузка и разгрузка компрессоров осуществляется в результате механических перемещений регулирующих органов. Это — единственная технология, обеспечивающая возврат масла естественным путем, за счет поддержания высокой скорости течения хладагента. Она идеально подходит для мультизональных систем при неодновременной работе внутренних блоков.

Электромагнитные клапаны PWM рассчитаны, в среднем, на 40 млрд. включений, что составляет, приблизительно, 30 лет работы.

Модульные мультизональные системы DV-max имеют большие возможности для расширения. Большая линейка внутренних блоков позволяет выполнить подбор, как по требуемой мощности, так и в соответствии с индивидуальными потребностями заказчика и интерьером. В модельном ряду General Climate DV-max присутствуют внутренние блоки всех основных типов: кассетные, напольно-потолочные, канальные, настенные. Коэффициент энергетической эффективности (EER) системы достигает 3,2 Вт/Вт.

Дистанционное управление системой кондиционирования DV-max может осуществляться при помощи индивидуального пульта, пульта управления группой блоков и центрального пульта управления. Стандартная система управления поставляется заводом изготовителем полностью готовой к монтажу. Это значительно снижает затраты на монтаж и вероятность появления неисправностей вследствие возможных ошибок при монтаже.

Благодаря простоте установки и продуманной схеме управления, система General Climate DV-max полностью соответствует требованиям рынка климатической техники.

Особенности и преимущества

- Компрессор переменной производительности

Компрессор с импульсным регулированием производительности (PWM) регулирует холодо- и теплопроизводительность автоматически в соответствии с текущей нагрузкой.

- Компрессор c импульсным регулированием производительности Digital Scroll Compressor

В спиральном компрессоре с импульсным регулированием производительности используется прин-цип осевого уплотнения подвижной и неподвижной спиралей. Герметичность уплотнения может изменяться путем осевого перемещения диска с неподвижной спиралью. Для регулирования про-изводительности (нагрузка/разгрузка) компрессора между верхней и нижней частью неподвижной спирали и всасывающим патрубком установлен электромагнитный клапан. Когда электромагнитный клапан закрыт, диск с неподвижной спиралью опускается вниз, достигается полная герметичность уплотнения спиралей и компрессор нагружается.

Когда электромагнитный клапан PWM открыт, давление в полости снижается, давление сжатия ста-новится выше, чем давление над диском с неподвижной спиралью и неподвижная спираль перемещается вверх. Полость с высоким давлением соединяется с входом компрессора, и компрессор раз-гружается.

Когда электромагнитный клапан закрыт, диск с неподвижной спиралью опускается вниз, достигается полная герметичность уплотнения спиралей и компрессор нагружается. Изменяя соотношение времени открытия и закрытия клапана, можно регулировать производительность компрессора.

Холодопроизводительность наружного блока автоматически изменяется в зависимости от количества работающих внутренних блоков.

Принцип управления системой с переменной производительностью

Периодически нагружая и разгружая компрессор, можно регулировать расход хладагента в системе.
Один период нагрузки и разгрузки компрессора называется управляющим циклом. Обычно
длительность управляющего цикла занимает 10-12 секунд. Изменяя соотношение времени разгрузки
и нагрузки, можно изменить расход хладагента.

Единая система трубопровода

Система Digital Scroll – единственная система, не требующая маслоотделителя и рециркуляционного
оборудования. При работе скорость движения хладагента достаточна для возврата масла в компрессор.

Максимальная длина трубопровода между наружным и внутренними блоками – 175м
Максимальный перепад высот между наружным и внутренними блоками – 70м
Максимальная длина трубопровода от первого разветвителя до наиболее удаленного внутреннего
блока – 40м
Максимальный перепад высот между внутренними блоками – 15м

Свободное комбинирование, широкий диапазон производительности
5 базовых модулей
Шаг увеличения производительности 2 НР, что идеально соответствует требованиям покупателей
Блок производительностью 64НР – наиболее мощный среди представленных на рынке

Патентованный дизайн, надежная работа
Газовый баланс
В системе MDV применено устройство газового баланса, распределяющее газ всасывания между компрессорами внешнего блока

Высокий расход воздуха и низкий уровень шума

Новые вентиляторы позволяют добиться более низкого уровня шума и увеличить эффективность работы вентиляторов. Решетки вентиляторов на входе и выходе воздуха и кондиционера имеют возможность корректировки направления потока, что понижает давление. Использование двойного турбовентилятора позволяет увеличить расход воздуха и уменьшить уровень шума.

Высокоэффективный теплообменник и точный контроль хладагента

Новый медный теплообменник имеет более высокую эффективность теплообмена при низких температурах наружного воздуха. Использование двух ЭРК позволяет наиболее точно контролировать
хладагент в системе и повысить эффективность циркуляции.

Запатентованная технология использования двух четырехходовых клапанов

Комбинация основного и вспомогательного клапанов позволяет контролировать внешний тепло-обменник и расход воздуха через наружный блок раздельно, что позволяет избежать потерь при
частичной загрузке.

Простая установка и легкое обслуживание системы

Простая установка блоков и трубопроводов.
Внутренние блоки одинаковой производительности имеют одинаковые размеры трубопроводов,что облегчает и ускоряет монтаж системы до 30%.
Мультизональная система может быть установлена поэтапно
Гибкая система управления

Особенности 3-х трубной системы

Синхронная работа в режиме охлаждения и нагрева

Для многих больших объектов характерна ситуация, когда в помещениях, расположенных рядом требуются различные режимы работы системы. Традиционные системы кондиционирования способны работать только в одном режиме, в то время как системы с восстановлением тепла позволяют одновременно работать в двух режимах, используя оборудование для распределения хладагента.

Восстановление тепла, лучшее энергосбережение

Избыточная теплота конденсации некоторых внутренних блоков может быть использована для других внутренних блоков при испарении. В сравнении с обычными системами кондиционирования
энергосбережение как минимум на 15% выше.

Интеллектуальное управление, повышенный комфорт

Точный электронный контроль, усовершенствованная настройка клапана позволяют более точно
устанавливать температуру в помещении, создавать комфортные условия

Изящный дизайн, легкий монтаж

Внешний блок мобилен и удобен, распределители хладагента компактны и изящны, для монтажа
системы требуется немного места

Экологичность

Хладагент, используемый в системе озонобезопасен (R410a , ODP = 0)
Оборудование полностью соответсвует указаниям EU ROHS

Точная установка температуры

Использование высокоскоростного процессора DSP и плавной регулировки позволяет поддерживать
температуру в диапозоне ±0,5°С

Программа подбора оборудования для систем DV-max (Версия под Windows)

Основные функции включают вычисления производительности блоков DV-max исходя из создаваемой конфигурации. Возможен упрощённый вариант подбора необходимого оборудования под заданную кофигурацию помещений. Полный расчёт можно выполнить, задав все необходимые для тепловогорасчёта параметры для каждого помещения. Затем вы сможете подобрать нужные внутренние блоки,выбрав их изображения из предложенного ряда. Удобное конструирование схем. Наглядный и подробный отчёт. Регулярные обновления продукта. Используется интерфейс Windows.
